NavVis VLX：高层建筑数字化的不二之选

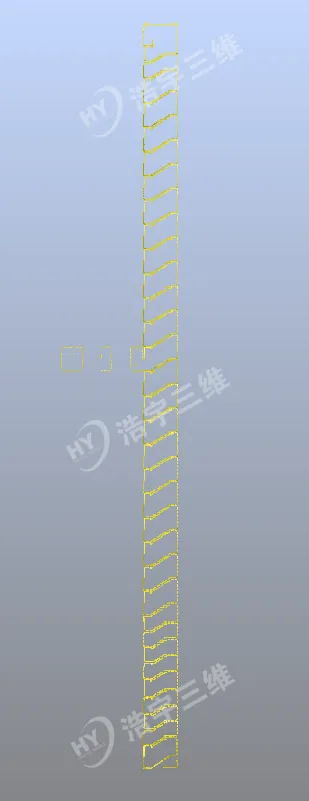

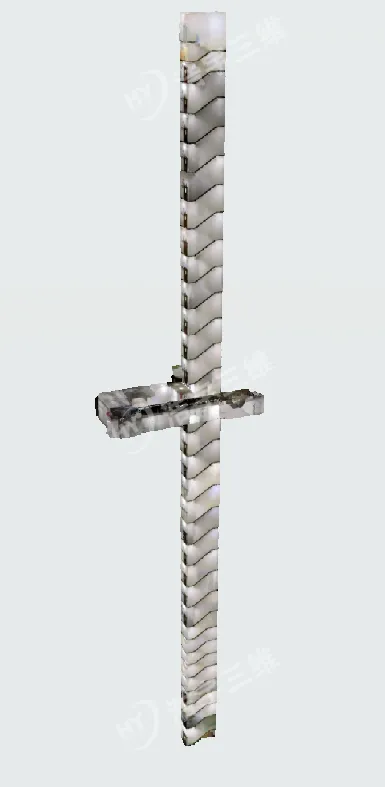

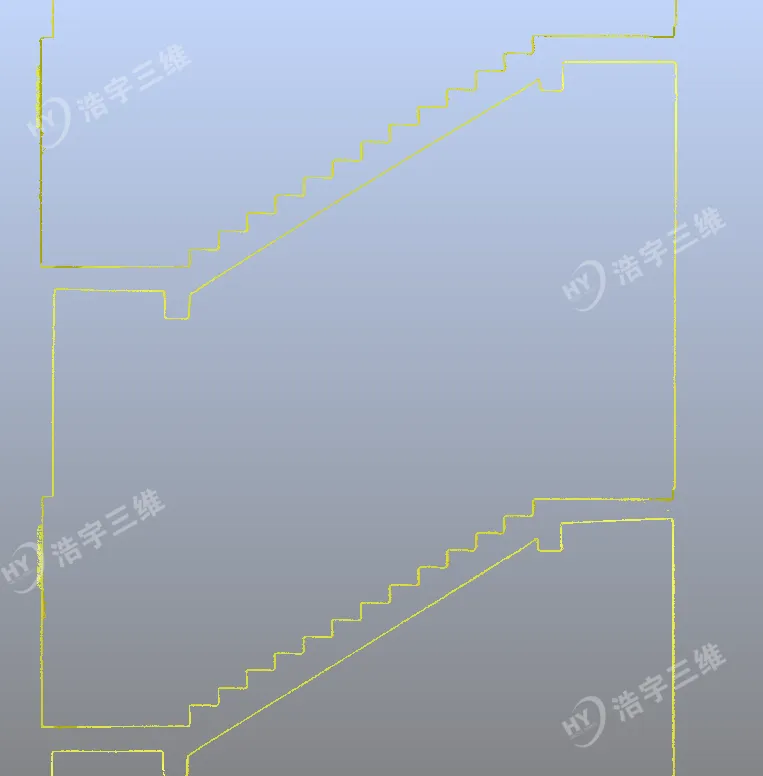

在三维激光扫描领域，楼梯结构因其复杂的空间形态和连续垂直移动的实际需求，一直是技术难点之一。近期，我们利用NavVis VLX穿戴式移动扫描系统成功完成了一栋34层建筑的高效扫描，其中楼梯部分的数据一遍成形且无任何分层或形变。本文将深入分析该项目的技术难点，并介绍NavVis VLX如何以创新技术实现突破。
01
项目难点分析
楼梯结构的复杂性
楼梯具有近似螺旋上升的几何特征，且每层结构重复但存在细微差异。传统架站式扫描仪（TLS）需逐层架设设备，效率低且易因遮挡产生数据空洞。而移动扫描需在连续运动中保持高精度，对SLAM算法的鲁棒性要求极高。
连续垂直扫描的挑战
34层楼梯的垂直高度超过百米，需设备在长时间运行中保持稳定。普通移动扫描仪易因IMU（惯性测量单元）漂移导致轨迹误差累积，而NavVis VLX通过双激光雷达与高精度IMU融合，显著降低了垂直方向的数据偏差。
数据完整性与精度保证
楼梯间通常缺乏控制点（GCP），需依赖设备自身的绝对精度。NavVis VLX的点云精度在无控制点优化时可达68%置信度下3.2毫米，结合控制点后提升至2.1毫米，确保了全局模型的无缝对齐。
狭窄空间的操作限制

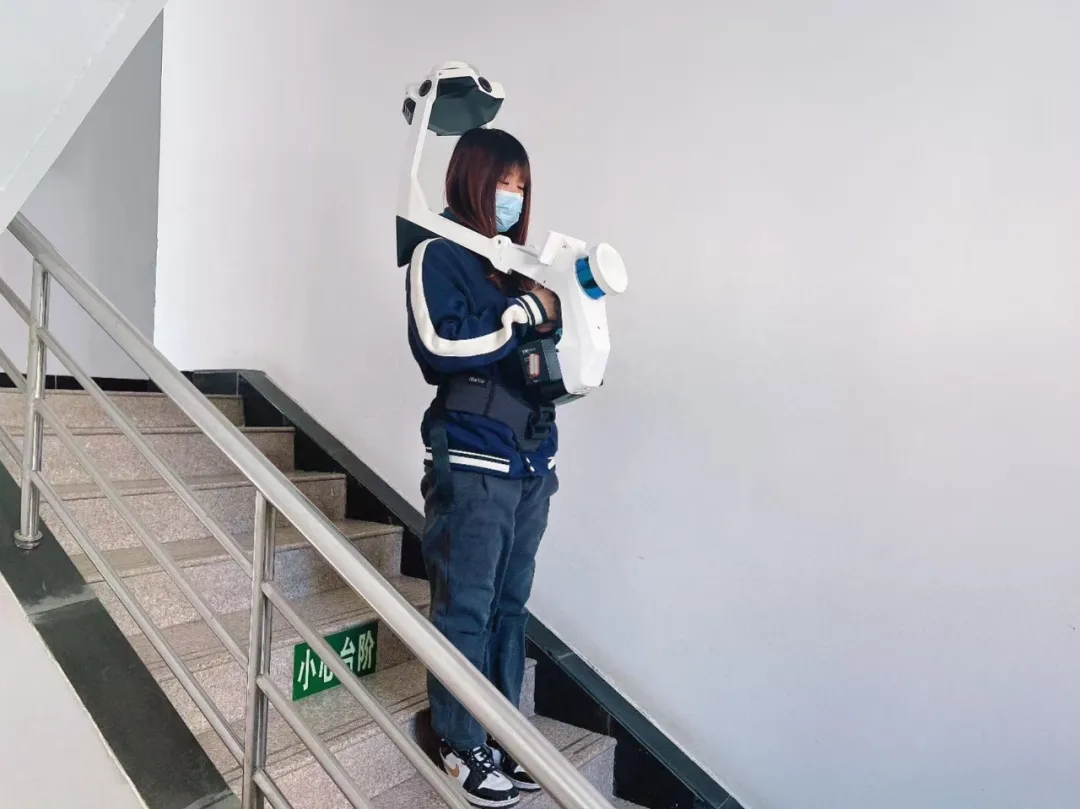

楼梯间空间狭小，传统设备难以灵活移动。NavVis VLX的可穿戴人体工学设计允许操作者自由上下楼，配合实时触屏反馈，避免扫描盲区。
02
NavVis VLX的核心优势

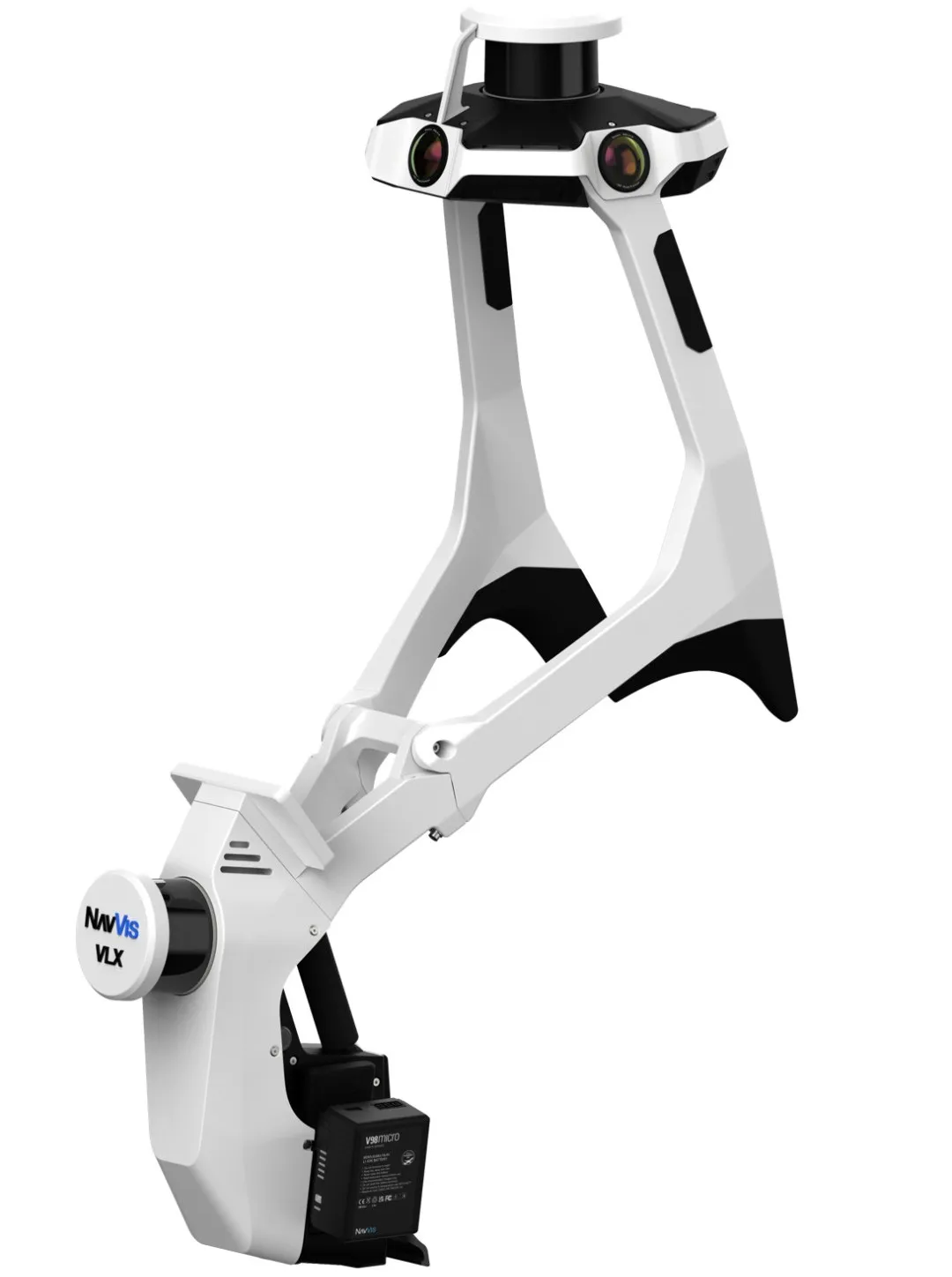

双激光雷达与SLAM算法协同
NavVis VLX搭载双激光雷达，全方位无死角采集三维空间点云数据，结合行业**的SLAM算法，即使在无GNSS信号的楼梯内，也能实时优化轨迹，避免数据分层。
毫米级精度与高效覆盖
测试显示，NavVis VLX在复杂室内外场景的绝对精度可达5毫米（68%置信度），且单次扫描覆盖范围远超TLS。34层楼梯仅需一次扫描即可生成完整点云，效率提升5倍以上。
实时数据监控与质量控制
设备内置5.5英寸触屏可实时显示扫描进度与点云质量，操作者能即时调整路径，确保无遗漏区域。
安全性与经济性双赢
相比传统全站仪需频繁架设棱镜、站式扫描仪需要在短距离内架站，NavVis VLX仅需沿楼梯行走即可完成扫描，规避高空作业风险，同时将现场工时从数小时压缩至30分钟。
03
案例启示：NavVis VLX为何是不二之选？
技术突破
NavVis VLX通过硬件与算法协同，解决了楼梯扫描中的“垂直漂移”和“遮挡空洞”难题，为超高层建筑等场景提供了新方案。
商业价值
缩短项目周期、降低人力成本，助力企业承接更多高难度订单。
行业标杆
多家测绘公司已验证其在市政、工业等场景的可靠性，数据质量媲美TLS，远超同类SLAM设备。
